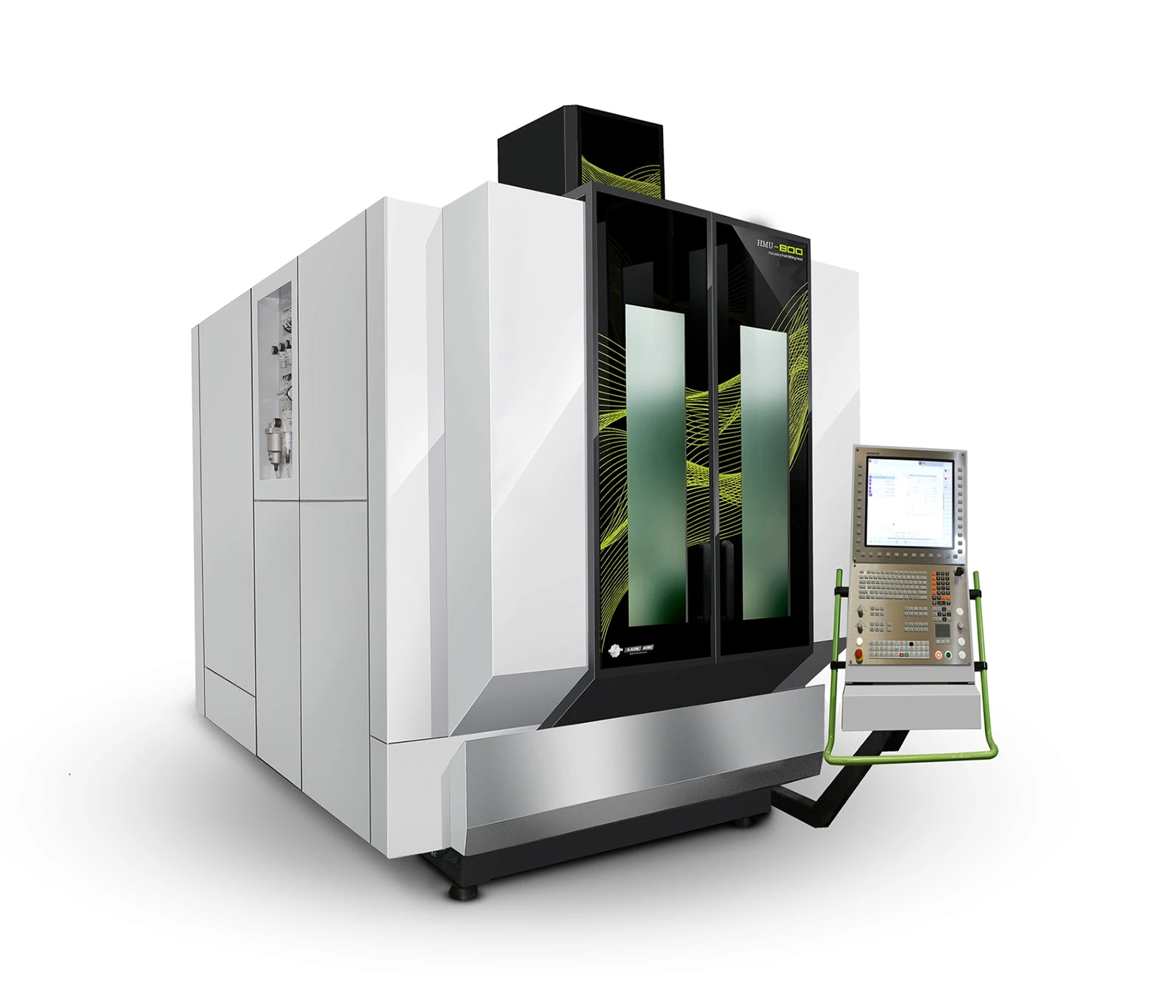

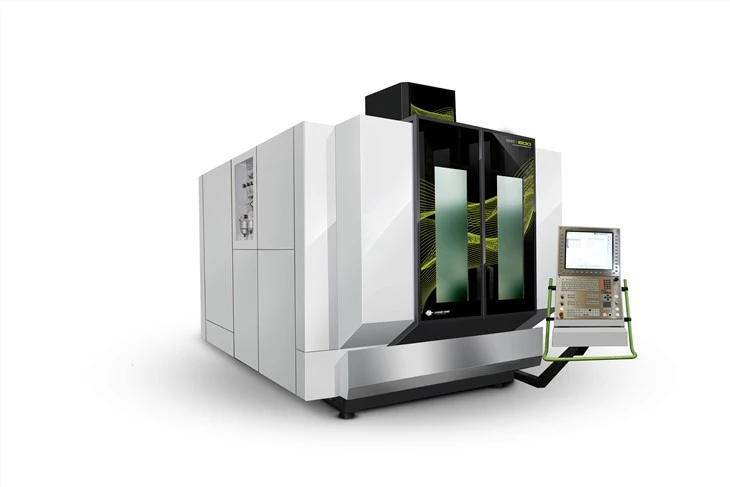

HMU-800 Fünf-Achsen-Bearbeitungszentrum
Beschreibung
Technische Parameter
Produktmerkmale des HMU-800 Fünf-Achsen-Bearbeitungszentrums
Mit dem A-Achsen-Drehmoment von 4142 Nm werden die Bearbeitungsanforderungen für schwere Zerspanung und hochsteife Materialien gewährleistet.

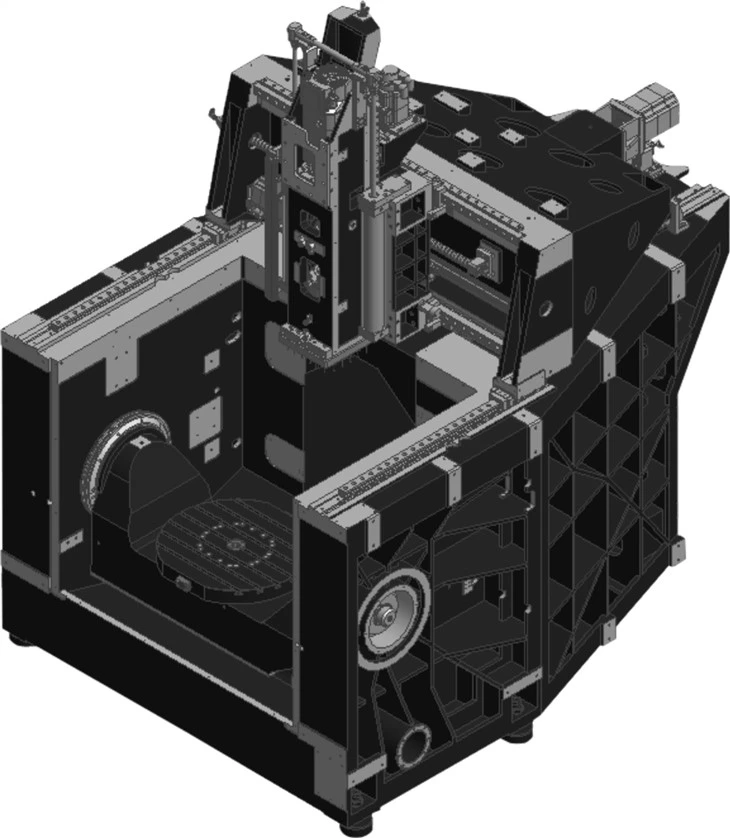

+Kranartige Portalstruktur basierend auf Finite-Elemente-Analyse und Dynamikoptimierung
+Sehr steifes und stabiles Bett
+Gesamtmaschinenarchitektur mit kontinuierlicher Stabilität
+Hochleistungsfähige Spindel- und Rundtischtechnik aus dem Hause European
+Effiziente/schwere Fräsvorgänge
+Geeignet für ein breites Spektrum an Materialverarbeitungsanforderungen
+Verbesserung der Effizienz und Qualität der Produktverarbeitung
+Innovative Schraubenantriebstechnologie (keine Rotation treibt die Schraubenbewegung an)
+Hohe Reaktionsgeschwindigkeit
Superstarke Spindel einer fünfachsigen CNC-Maschine
+12000rmp Inline-Spindel BT40
+18000rmp Inline-Spindel HSK-A63
+18000rmp Hybridspindel HSK-A63
+24000U/min Motorspindel HSK-A63

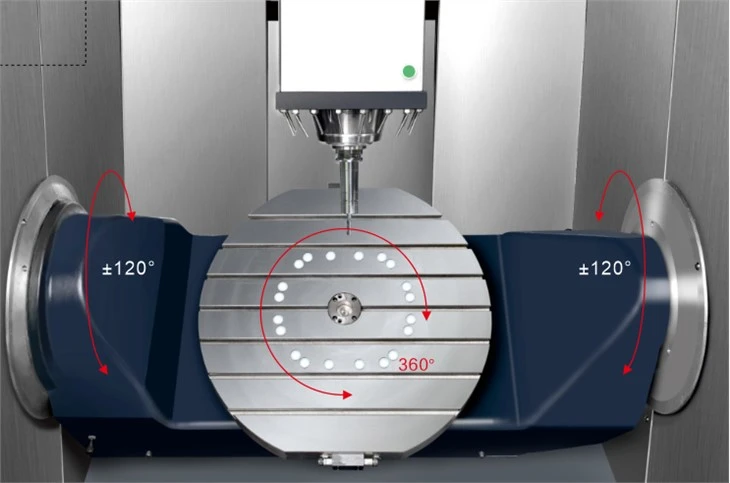

A/C-Cradle-Drehtisch
Arbeitstischgröße: 800 mm
Belastung: 800 kg
A-Achsen-Schwenkung: ±120 Grad
C-Achsendrehung: 360 Grad
Benutzerfreundlichkeit
Basierend auf dem ergonomischen Design ermöglicht es eine außergewöhnliche Zugänglichkeit und Sichtbarkeit der Verarbeitung und sorgt so für ein unvergleichlich benutzerfreundliches Bedienerlebnis.
Grundfunktionen der 5-Achsen-Bearbeitung
· Hochpräzise Hochgeschwindigkeitssteuerung
· 5-simultane Achsensteuerung
· Automatische Kalibrierung der 5-Achse
· 5-Achsen-RTCP-Funktion
· 5-Achsen-große Kreisinterpolation Hyperbolische Interpolation
· 5-Achsenausrichtungsbearbeitung
· Synchronisationskontrolle
· Fehlerkompensation
· Direktantrieb
· Intelligente Steuerung
· Kombination aus Drehmaschine und Fräsmaschine
· Mehrkanalsteuerung
· Nahtlose Integration von CAM-Software
· Touchscreen wird unterstützt
· Spieleliminierung für mehrere Motoren
Spezifikationen der 5-Achsen-CNC-Maschine HMU-800 China
| Artikel | Einheit | HMU-800 | HMU-800evo | HMU-800avi |
|---|---|---|---|---|
| System (Steuergerät) | mm | |||
| X/Y/Z-Achsen-Verfahrweg | Grad | 850/950/550 | 850/950/550 | 850/950/550 |
| A/C-Achsen-Fahrt | mm | ±120/360 | ±120/360 | ±140/360 |
| Abstand von der Spindelstirnfläche zum Arbeitstisch | mm | 180-730 | 180-730 | 180-730 |
| Arbeitstischgröße | kg | Φ800 | Φ800 | Φ800 |
| Max. laden | 600 | 800 | 800 | |
| Spindel | ||||
| Spindel (Standard) | ||||
| Max. Spindeldrehzahl/Kegel | U/min | 18000HSK-A63 | 20000HSK-A63 | 12000BT40/HSK-A63 |
| Spindelleistung (S1/S6-40%) | KW | 20/28 | 29/36 | 15.5/21.7 |
| Drehmoment(S1/S6-40%) | N.m | 58/81.2 | 69.9/87.5 | 85/119 |
| Futtersystem | ||||
| Eilgang der X/Y/Z-Achse | m/min | 40/40/40 | 20/20/20 | 20/20/20 |
| Max. Schnittvorschubgeschwindigkeit | m/min | 20 | 10 | 10 |
| Eilgangsgeschwindigkeit der A/C-Achse | m/min | 20/30 | 20/30 | 20/30 |
| Positionierungsgenauigkeit/Wiederholbarkeit (GB17421.22000) | ||||
| X/Y | mm | 0.008/0.006 | 0.007/0.005 | 0.007/0.005 |
| Z | mm | 0.007/0.005 | 0.006/0.004 | 0.006/0.004 |
| A/C | ARCSEC | 12/6 | 8/5 | 8/5 |
| Automatisches Werkzeugwechselsystem | ||||
| Anzahl der Werkzeuge | Stk | 26T | 26T | 26T |
| Werkzeugwechselzeit (Werkzeug-Werkzeug) | Sek | 12s | 12s | 12s |
| Max. Werkzeuglänge | mm | 300 | 300 | 300 |
| Max. Werkzeugdurchmesser (kein benachbart) | mm | Φ80/Φ120 | Φ80/Φ120 | Φ80/Φ120 |
| Max. Werkzeuggewicht | kg | 8 | 8 | 8 |
| Maschinengröße | ||||
| Höhe | mm | 3443 | 3443 | 3443 |
| Fläche (L*B) | m㎡ | 6452x3855 | 6452x3855 | 6452x3855 |
| Nettogewicht | kg | 17000 | 17000 | 17000 |
| Leistung | kw | 60 | 70 | 60 |
