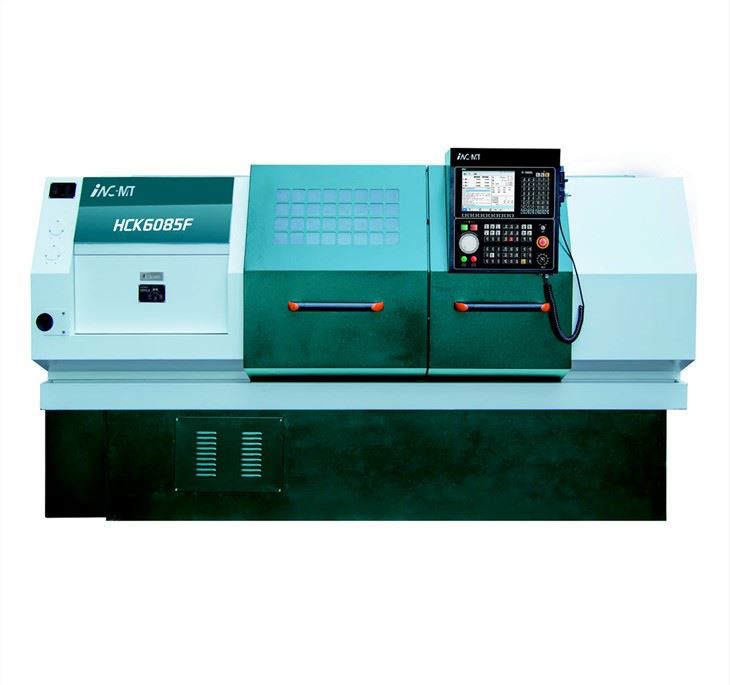

HCK6085F Mehrachs-CNC-Drehmaschine
- Revolver mit vier Werkzeughaltern, quadratische und rechteckige Führungsbahn
- Funktionsreiches und flexibles CNC-Steuerungssystem
- Maximale Bearbeitungslänge 850mm
Beschreibung
Technische Parameter
Hauptmerkmale der mehrachsigen CNC-Drehmaschine HCK6085F
1. Die mehrachsige CNC-Drehmaschine HCK6085F verfügt über einen integrierten, vollständig geschlossenen Schutz, der Langlebigkeit, Stabilität und Sicherheitsleistung gewährleistet.
2. Die mehrachsige CNC-Drehmaschine ist mit einer Flachbettstruktur ausgestattet, die die Anforderungen an die Hochgeschwindigkeitsbearbeitung und die hochgenaue Positionierung vollständig erfüllt.
3. Der Spindelkopf verwendet die entsprechende stufenlose Geschwindigkeitsänderung. Das Lager verfügt über eine spezielle Lagerstruktur: vier vorne, zwei hinten.
4. Der Schaltschrank verfügt über eine gute Abdichtungsleistung mit Wärmetauscher, wodurch auch unter schwierigen Arbeitsbedingungen ein stabiler und normaler Betrieb gewährleistet wird.
5. Die mehrachsige CNC-Drehmaschine verfügt über eine hohe Arbeitseffizienz, minimierte Verformungen und eine hervorragende Stoßfestigkeit.
Integrierte Maschinenstruktur von MMehrachsige CNC-Drehmaschine
Verbesserung der Verformungsbeständigkeit und Erhöhung der Steifigkeit
Mehrachsige CNC-DrehmaschineSpindelkegellochdurchmesser 102 mm
Spannfuttergröße 320 mm mit hervorragender Schneidfähigkeit
Spindeldrehzahl: 50-1000U/min
Spindelleistung (Dauer/Maximum): 11/15kW
FlachbettMehrachsige CNC-DrehmaschineQuadratische rechteckige Führungsbahn
Die Flachbettstruktur eignet sich für Hochgeschwindigkeitsbearbeitung mit hoher Positioniergenauigkeit. X/Z-Ausrichtung und quadratische, rechteckige, gepanzerte Führungen sind hochsteif, für schwere Schnitte geeignet und garantieren langfristige Stabilität der Schnittpräzision.
Verfahrweg X/Z-Achse: 310/900mm
Schnelle Bewegung der X/Z-Achse: 15/20 m/min

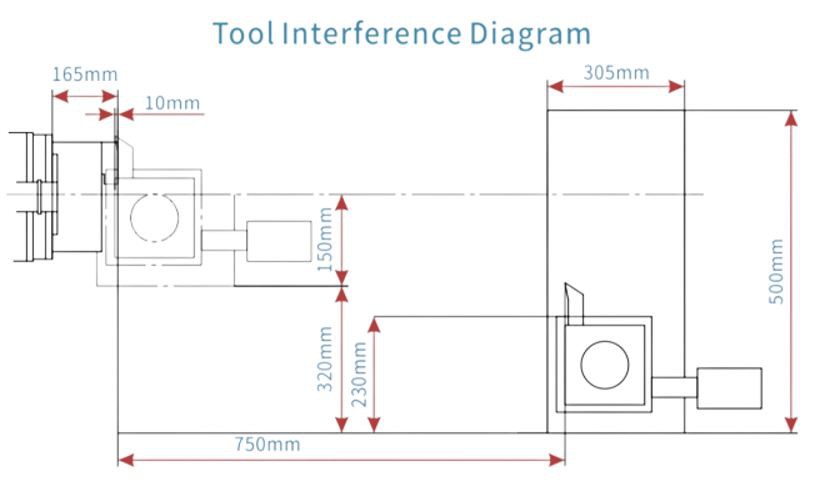

Werkzeuginterferenzdiagramm der mehrachsigen CNC-Drehmaschine HCK6085F
HCK6085F Flachbett-Mehrachsen-CNC-DrehmaschineTechnische Parameter
NachteilfiGuRation | HCK6085F | |
Bearbeitung Capeine Stadt | Maximalm Swing Over Seid | Φ600 mm |
Maximalm Swing Over Rutschene | φ400mm | |
Maximalm Machining Längeh | 850 mm | |
Maximalm Zerspanungg Durchmesserr | φ540mm | |
Spindel | Spindele Head Tp.p.e (GB5900 (Englisch)1) | A2-8 |
Spindele Bandr Feriene | φ102 mm | |
Spindele Speed Klingeltee | Gang A: 50-300, B: 300-700, C: 700-1000 U/min | |
Spindele Schift Wege | Servo | |
Spindele Rated Drehmomente | 72N·m | |
Mehrn Motorradr Leistungr | 11kW | |
Mehrn Motorradr Sofortiges Maximalm | 15 kW | |
Chuck Tp.p.e (Verrückte in Taiwan) | Hydraulisches Durchgangsfutter | |
Chuck Grössee | 320 Zoll | |
FeedRattee | Rapid Traverse Speed On X-Achses | 15 m/min |
Rapid Traverse Speed On Z-Achses | 20 m/min | |
Servo Motorradr Drehmomente On X-Achses | 7.5N·m | |
Servo Motorradr Drehmomente On Z-Achses | 10N·m | |
X-Achses Reisenl | 310 mm | |
Z-Achses Reisenl | 900 mm | |
Reiseführery Tp.p.e | BOX Harte Führungsbahn | |
TurRet | Turmt Tp.p.e | Elektrischer 4-Pfosten-Turm |
Zul Grössee | 32*32 mm | |
TkeineStOck | Reitstockk Tp.p.e | Hydraulisch |
Reitstockk Ärmele Durchmesserr | φ100 mm | |
Reitstockk Ärmele Reisenl | 200 mm | |
Internl Bandr of Reitstockk Ärmele | MT6 (Englisch) | |
Machtäh SouRce | Dase Leistungr Verbrauchn | 17 kW |
Elektric Aktuellt | 32A | |
Spezification | Maschinee Wiegent | 4200 kg |
Maschinee Dimensionn | 3000*1540*1740 L*B*H (mm) | |
Opnation | Chip Förderbandr | Scharnierband |
