Formroboter RBR610

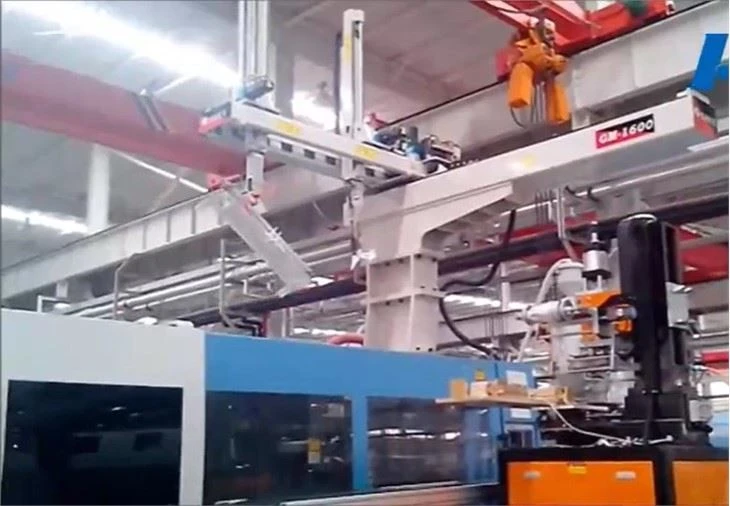

Der Roboter der HuazhongCNC RBR-Serie ist speziell als Formroboter zum Entnehmen und Einlegen von Material für Kunststoffspritzgussmaschinen konzipiert. Um der hohen Temperatur der Formteile der Spritzgießmaschine standzuhalten, ist der RBR-Roboter von HuazhongCNC mit einem hohen Schutzniveau ausgestattet. Da andererseits die Spritzgießmaschine immer hoch steht und der Roboter an einer hohen Stelle aufgestellt werden muss, kann der RBR-Roboter mit weniger Gewicht problemlos am Gerüst aufgehängt werden, um Teile für die Spritzgießmaschine aufzunehmen und abzulegen. Roboter der RBR-Serie werden häufig in Bereichen wie der Einspritzung von Automobilteilen sowie dem Be- und Entladen von Einspritzteilen für die Maschine eingesetzt.

Anfrage senden

Jetzt chatten

Beschreibung

Technische Parameter

Einführung des Formroboters RBR610

Front-End-High-PrSchutzversion speziell für Glasmaschinen, Flachschleifmaschinen, Gravier- und Fräsmaschinen und andere Werkzeugmaschinen. Der Spritzgießroboter RBR610 ist so konzipiert, dass er jeder Richtung von Wasserspritzern oder Wassereintauchen standhält, und der Schutzgrad des vorderen Teils des Arms ist IP67.
Die neue Generation des Formroboterarms RBR610, basierend auf der BR-Serie, wurde weiter optimiert und verbessert, mit höherer Geschwindigkeit, höherer Tragfähigkeit und höherem Schutzgrad.

RBR610 Molding Robot

Vorteile des Formroboters

1. Hoher Schutzgrad: Das vordere Ende des Roboterarms entspricht der Schutzart IP67 und kann damit anspruchsvollen Umgebungen wie hohen Temperaturen in der Spritzgießmaschine standhalten.

2. Leichtgewicht: Der Roboter wiegt nur 61 kg und ist damit viel leichter als ein Roboter mit der gleichen Last. So kann es bei Bedarf einfach an einer Traverse aufgehängt werden.

3. Kleiner Aufenthaltsraum von weniger als 0.06㎡

RBR610 Molding Robot space

4. Flexibel und effizienter: Der Spritzgießroboter BR610 kann den vorgesehenen Ort durch Innen- und Außenrotation erreichen, wodurch die Fahrbewegung flexibler und effizienter wird.

RBR610 Molding Robot

Formroboterarm Technische Parameter

Industrieroboter		RBR610
Freiheitsgrad		6
laden		10 kg
Maximaler Arbeitsradius		1310 mm
Wiederholbarkeit		±0.05mm
Bewegungsbereich	J1	±155 Grad
	J2	-178 Grad /-2 Grad
	J3	+120 /+420 Grad
	J4	±190 Grad
	J5	±150 Grad
	J6	±360 Grad
Nenngeschwindigkeit	J1	3,56 rad/s,204 Grad/s
	J2	3,05 rad/s, 175 Grad/s
	J3	4,19 rad/s, 240 Grad/s
	J4	5,48 rad/s, 314 Grad/s
	J5	4,19 rad/s, 240 Grad/s
	J6	8,38 rad/s, 480 Grad/s
Höchstgeschwindigkeit	J1	4,19 rad/s, 240 Grad/s
	J2	4,36ad/s, 250 Grad/s
	J3	5,23 rad/s, 300 Grad/s
	J4	6,84 rad/s, 392 Grad/s
	J5	5,23 rad/s, 300 Grad/s
	J6	10,46 rad/s, 600 Grad/s
Zulässiges Trägheitsmoment	J6	0.15kg㎡
	J5	0.42kg㎡
	J4	0.42kg㎡
Zulässiges Drehmoment	J6	12,7 Nm
	J5	20,4 Nm
	J4	20,4 Nm
Anwendbare Umgebung	Temperatur	0-45 Grad
	Luftfeuchtigkeit	20%-80%
	Andere	Vermeiden Sie den Kontakt mit brennbaren, explosiven oder korrosiven Gasen und Flüssigkeiten. Von elektronischen Störquellen (Plasma) fernhalten.
Kabellänge des Lehrers		8 Meter
Verbindungslänge Korpus-Schrank		3 Meter
I/O-Parameter		Digitale Menge: 32 Eingänge, 31 Ausgänge
Batteriekapazität		3kVA
Nennleistung		2,4 kW
Nennspannung		Einphasig AC220V
Nennstrom		13A
Körperschutzgrad		IP54, das vordere Ende des Arms IP67
Installationsmethode		Bodeninstallation, umgekehrte Installation, seitliche Installation, Installation in beliebiger Richtung
Körpergewicht		61kg
Schutzgrad des Schaltschranks		IP53
Größe des Schaltschranks		500 (breit) x 270 (dick) x 530 (hoch) – stehend und liegend
Gewicht des Schaltschranks		38 kg
