Schrägbett VS Flachbett CNC-Drehmaschine, was sind die Unterschiede zwischen ihnen?

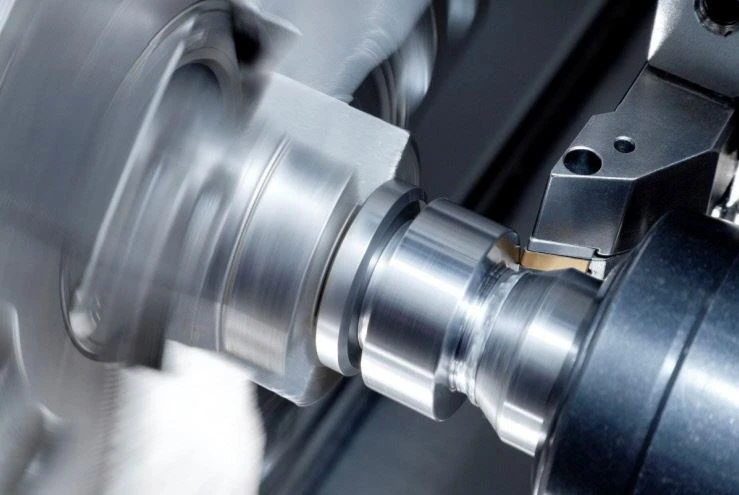

CNC-Drehmaschinen werden numerisch computergesteuert. Die CNC-Drehmaschine ist eine der wichtigsten Arten von CNC-Werkzeugmaschinen und wurde in verschiedenen Bereichen zum Schneiden von inneren und äußeren zylindrischen Oberflächen von Wellenteilen oder Scheibenteilen, inneren und äußeren konischen Oberflächen mit willkürlichen Konuswinkeln, komplexen rotierenden inneren und äußeren gekrümmte Oberflächen, Zylinder und konische Gewinde. CNC-Drehmaschinen können auch zum Nuten, Bohren, Reiben, Bohren usw. verwendet werden. Je nach Unterschied in der Bettstruktur können CNC-Drehmaschinen in Flachbett-CNC-Drehmaschinen und Schrägbett-CNC-Drehmaschinen unterteilt werden. In diesem Artikel werden wir das Thema - Schrägbett vs. Flachbett-CNC-Drehmaschine und die Unterschiede zwischen Schrägbett- und Flachbett-CNC-Drehmaschine teilen.

Was ist eine Schrägbett-CNC-Drehmaschine?

Die Ebene der beiden Führungsschienen der Schrägbett-CNC-Drehmaschine schneidet die Grundebene zu einer schiefen Ebene mit den Winkeln 30°, 45°, 60° und 75°.CNC-Schrägbett-Drehmaschineist eine Art hochpräziser und hocheffizienter Werkzeugmaschinenautomat, der mit dem Mehrstationenrevolver und dem Powerrevolver ausgestattet werden kann und über ein breites Spektrum an Bearbeitungsmöglichkeiten verfügt. Es wird häufig verwendet, um verschiedene Arten komplexer Werkstücke wie Linearzylinder, Schrägzylinder, Kreisbögen und verschiedene Gewinde, Nuten, Schnecken usw. zu bearbeiten. Die Schrägbett-CNC-Drehmaschine verfügt über mehrere Kompensationsfunktionen wie Linearinterpolation und Kreisinterpolation. Beim Einsatz in der Massenfertigung komplexer Teile kann es bemerkenswerte Verarbeitungsvorteile und erhebliche wirtschaftliche Vorteile bringen.

Was ist eine Flachbett-CNC-Drehmaschine?

Die Ebene, in der sich die beiden Führungsschienen der Flachbett-CNC-Drehmaschine befinden, ist parallel zur Grundebene. Die Flachbett-CNC-Drehmaschine eignet sich für die Bearbeitung von mittleren und kleinen Platten und Abdeckteilen.

Schrägbett VS Flachbett-CNC-Drehmaschine, was sind die Unterschiede zwischen ihnen?

1. Flachbett-CNC-Drehmaschine VS Schrägbett-CNC-Drehmaschine in Struktur

Wenn wir von der Seite der Werkzeugmaschine aus betrachten, ist das Bett der Flachbett-CNC-Drehmaschine quadratisch und das Bett der Schrägbett-CNC-Drehmaschine ein rechtwinkliges Dreieck. Bei gleicher Führungsschienenbreite ist der X-Richtungsschlitten des Schrägbettes länger als der des Flachbettes. Die praktische Bedeutung der Anwendung an der Drehmaschine besteht darin, dass mehr Werkzeugplätze angeordnet werden können.

2. Flachbett-CNC-Drehmaschine VS Schrägbett-CNC-Drehmaschine in Schneidsteifigkeit

Bei gleicher Spezifikation ist die Querschnittsfläche der Flachbett-CNC-Drehmaschine kleiner als die der Schrägbett-CNC-Drehmaschine, d. h. die Biege- und Torsionsfestigkeit ist geringer.

Bei der Bearbeitung des Werkstücks schneidet die Schrägbett-CNC-Drehmaschine von der Werkstückoberseite nach unten, wodurch die Schnittkraft im Wesentlichen der Schwerkraftrichtung des Werkstücks entspricht, so dass die Spindel relativ stabil läuft und es ist nicht einfach, Schnittvibrationen zu verursachen. Der Unterschied besteht darin, dass bei der Bearbeitung des Werkstücks durch die Flachbett-CNC-Drehmaschine die vom Werkzeug und dem Werkstück erzeugte Schnittkraft 90° mit der Schwerkraft des Werkstücks beträgt, was leicht zu Vibrationen führen kann.

3. Schrägbett-CNC-Drehmaschine VS Flachbett-CNC-Drehmaschine in der Bearbeitungsgenauigkeit

Die Antriebsspindel der CNC-Drehmaschine ist eine hochpräzise Kugelumlaufspindel. Zwischen Schraube und Mutter besteht ein kleiner Übertragungsspalt. Solange ein Spalt vorhanden ist, wird bei einer Bewegung der Gewindestange in eine Richtung und dann in der umgekehrten Richtung zwangsläufig ein Spiel auftreten. Das Spiel beeinflusst die Wiederholgenauigkeit der CNC-Drehmaschine und damit die Bearbeitungsgenauigkeit. Das Layout der Schrägbett-CNC-Drehmaschine kann sich direkt auf den Spalt der Präzisions-Kugelgewindespindel in X-Richtung auswirken, und die Schwerkraft wirkt direkt auf die axiale Richtung der Spindel, wodurch das Spiel während der Übertragung fast Null ist. Der Unterschied besteht darin, dass die X-Richtungsschraube der Flachbett-CNC-Drehmaschine nicht von der axialen Schwerkraft beeinflusst wird, sodass die Lücke nicht direkt beseitigt werden kann. Das spezielle Design bringt der Schrägbett-CNC-Drehmaschine den inhärenten Präzisionsvorteil.

4. Schrägbett-CNC-Drehmaschine VS Flachbett-CNC-Drehmaschine in Späneentfernungsfähigkeit

Aufgrund des Schwerkraftverhältnisses ist die Schrägbett-CNC-Drehmaschine nicht anfällig für Wickelwerkzeuge und hat Vorteile bei der Spanabfuhr. Gleichzeitig kann mit dem Mittelschrauben- und Schienenschutzblech die Ansammlung von Spänen auf der Schraube und Führungsschiene vermieden werden. Im Allgemeinen sind die Schrägbett-CNC-Drehmaschinen mit automatischen Späneförderern ausgestattet, die Späne automatisch entfernen und die effektive Arbeitszeit der Arbeiter erhöhen können. Im Gegensatz dazu ist es schwierig, der Struktur des Flachbetts einen automatischen Späneförderer hinzuzufügen.

5. Schrägbett-CNC-Drehmaschine VS Flachbett-CNC-Drehmaschine in der automatischen Produktion

Die Erhöhung der Anzahl der Werkzeugmagazine und die Konfiguration des automatischen Späneförderers sind eigentlich Vorbereitungen für die automatisierte Produktion. Eine Person im Dienst für mehrere Werkzeugmaschinen war schon immer das Ziel und der Entwicklungstrend von Werkzeugmaschinen. Wenn die Schrägbett-CNC-Drehmaschine mit einem Fräsantriebskopf, einer automatischen Zuführmaschine oder einem Roboterarm ausgestattet ist, kann sie automatisch Materialien zuführen und alle Zerspanungsvorgänge in einer Aufspannung ausführen, wie automatisches Be- und Entladen und automatische Spanabfuhr . So wird aus der Schrägbett-CNC-Drehmaschine eine vollautomatische CNC-Drehmaschine mit bemerkenswert hoher Bearbeitungseffizienz. Der Aufbau der Flachbett-CNC-Drehmaschine hat jedoch Nachteile hinsichtlich der automatisierten Fertigung. Obwohl die Schrägbett-CNC-Drehmaschine mehr Vorteile bietet als die Flachbett-CNC-Drehmaschine, ist der Marktanteil der Schrägbett-CNC-Drehmaschine derzeit geringer als bei der Flachbett-Drehmaschine (90%).

Nachdem Sie den obigen Inhalt über Schrägbett-CNC-Drehmaschine vs. Flachbett-CNC-Drehmaschine gelesen haben, glaube ich, dass Sie bereits einige Hinweise auf die Unterschiede zwischen ihnen haben. Wenn Sie suchenzuverlässige und vertrauenswürdige Hersteller von CNC-Drehmaschinenwie Schrägbett-CNC-Drehmaschinen und Flachbett-CNC-Drehmaschinen, zögern Sie nicht, uns zu kontaktieren, da wir eine breite Palette von CNC-Werkzeugmaschinen zu wettbewerbsfähigen Preisen anbieten.
