3C Industry Automatisierte Produktionslinienanwendungen

Unterstützen Sie die 3C-Elektronikindustrie und bauen Sie eine intelligente Fabrik für Bluetooth-Headsets!

Bluetooth-Headsets waren schon immer ein beliebtes elektronisches Produkt bei Menschen aller Altersgruppen. Die Zukunft von Bluetooth-Headsets ist rosig. Die Einführung intelligenter Produktionslinien für Bluetooth-Headsets kann Kosten senken und die Effizienz steigern und Herstellern helfen, im Wettbewerb gute Ergebnisse zu erzielen!

In den letzten Jahren hat HSR Robotics für einen großen Elektronikhersteller eine intelligente Produktionswerkstatt auf Basis intelligenter Fertigungs- und Informationstechnologie aufgebaut, was die Produktion des Unternehmens erheblich verbessert hat!

Die Kopfhörer-Produktionslinie in der intelligenten Produktionswerkstatt verwendet 55 Scara-Roboter und 20 JR607-Roboter zum Verzinnen und Laden der Hauptplatine, Installieren der Batterie, Verriegeln der Hauptplatine, automatischen Einspritzen von Klebstoff in das Mikrofon, automatischen Verriegeln des Lautsprechers, Entfernen und Aufkleben der Blisterbox, automatisches Abreißen der Folie, automatische Installation des Ladekabels für die Blisterabdeckung, Zusammenbau der Blisterbox mit Hintergrundkarten und Anweisungen, Zuführen von Papierboxen, Codieren und andere Prozesse. Roboter eignen sich für mehrkanalige Verarbeitungsverfahren. Die perfekte Montagesteuerung und die Hochgeschwindigkeitszykluszeit verbessern den Durchsatz der Installationsarbeiten, machen die Bewegungen stabiler und erreichen eine höhere Genauigkeit.

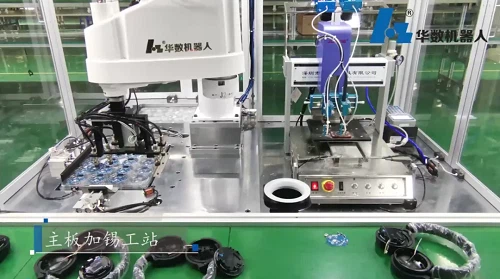

01 Be- und Entladen des Roboters: Beladen der Mainboard-Dose

Das Hinzufügen von Zinn zum Mainboard kann die Kupferhaut wirksam vor Korrosion schützen und die mechanischen Eigenschaften der Kupferhaut verbessern. Das Hinzufügen von Zinn zum Mainboard erfordert herkömmlicherweise mehrere Prozesse, wie zum Beispiel:

1. Heizen Sie die Zinn-Sprühanlage vor, um die Benetzbarkeit von Zinn und Blei sicherzustellen.

2. Zinn-Sprühbehandlung: einschließlich Zinn-Sprühtrocknung, Kühlung, Lötschichterkennung, Lötschichtkorrektur und anderen Prozessen.



Auf der Hauptplatine gibt es viele Verzinnungsprozesse, und beim manuellen Schweißen kommt es häufig zu schlechter Schweißqualität, was die Produktionstätigkeit nicht effizient gestaltet.

Die Einführung der HSR Robot Bluetooth-Headset-Produktionslinie kann die Produktionseffizienz verbessern: Die Roboterladegeschwindigkeit ist um ein Vielfaches höher als bei manueller Beladung. Der Roboter kann kontinuierlich arbeiten und weist eine stabile Leistung auf, was die Gesamtproduktionseffizienz des Unternehmens verbessern kann. Roboter zum Beladen von Dosen können die Produktqualität verbessern: Während des Ladevorgangs können die Aktionen genau wiederholt werden und die Parameter bleiben konstant, solange die Parameter und die Bewegungsbahn vorgegeben sind, wodurch die Produktqualität sichergestellt wird.

02 Schraubverriegelung: Mainboard-Verriegelungs- und Schraubstation, Lautsprecher-Schraubstation

Beim herkömmlichen Verschrauben von Mainboards müssen Schrauben verwendet werden, um das Mainboard und andere Komponenten fest miteinander zu verbinden. Die manuelle Montage wird verwendet, um die Schrauben zwischen dem Mainboard und anderen Komponenten zu verriegeln. Diese Montagemethode weist eine geringe Arbeitseffizienz und hohe Produktionskosten auf und kann die Marktnachfrage nicht erfüllen. Der Prozess zum Verriegeln der Bluetooth-Headset-Lautsprecher erfordert das Bohren oder Reservieren von Löchern für die Verarbeitung. Bei extrem kleinen Werkstücken ist die Genauigkeit extrem hoch, und da die Größe des Werkstücks zu klein ist, ist die manuelle Arbeit fehleranfällig.



Wir stellen die Produktionslinie für Bluetooth-Headsets von HSR Robot vor, die automatisches Aufnehmen und Platzieren, automatisches Verriegeln und automatisches Erkennen integriert. Sie verwendet visuelle Kameras für die präzise Positionierung, mechanische Klemmen für den mobilen Transport, integriertes und visuelles Management und realisiert schließlich die Verriegelung von Mainboard und Lautsprecher. Dies verbessert die Produktionseffizienz erheblich und verbessert die Ausbeute deutlich.

03 Roboterkleben: Mikrofon-Spendestation



Zu den Schwierigkeiten der herkömmlichen Handarbeit beim Klebstoff-Einspritzen von Bluetooth-Headset-Mikrofonen gehören:

Der Abgabepfad ist komplex und weist viele unregelmäßige Bögen auf. Die Anforderungen an die Steuerung der Abgabe sind hoch. Beim Dosieren werden viele Arten von Klebstoffen verwendet. Diese drei Punkte machen den Abgabeprozess von Bluetooth-Headsets von der Materialauswahl bis zur Bedienung sehr zeitaufwändig, was der effizienten Produktion von Unternehmen nicht förderlich ist.



Mit der Einführung der HSR-Roboter-Produktionslinie für Kopfhörer kann die Roboterdosierung den Dosiervorgang automatisch abschließen, was die Produktionseffizienz verbessert und Produktionszeit und Arbeitskosten reduziert. Sie kann den Durchfluss, den Druck und die Geschwindigkeit des Klebstoffs genau steuern und so die Gleichmäßigkeit und Konsistenz der Klebstoffdosierung sicherstellen. Bei der herkömmlichen manuellen Dosierung treten häufig menschliche Fehler auf, während die Roboterdosierung Dosiervorgänge gemäß voreingestellten Parametern durchführen kann, wodurch die Möglichkeit menschlicher Fehler verringert wird.



04 Roboter-Depalettierung und Etikettierung: Entstapeln von Blisterschachteln und Etikettieren von SN

Der Roboter zeichnet sich durch hohe Leistung aus und kann selbst Werkstücke mit hoher Passgenauigkeit zuverlässig identifizieren. Dank dieser Eigenschaft kann der Roboter Werkstücke unterschiedlicher Art und Form gut handhaben und bietet eine solide Garantie für die Depalettierung.

Durch die Einführung der Roboteretikettierung kann das Etikett jedes Mal präzise an der vorgesehenen Stelle angebracht werden und es kann sichergestellt werden, dass das Etikett fest sitzt: Das Etikett wird online in Echtzeit angebracht und unmittelbar nach dem Anbringen überprüft. Der Betriebszyklus ist kurz und die Effizienz hoch.



05 Robotermontage: Lichtleitersäulen-Montagestation

Der Roboter verfügt über ein hochpräzises repetitives Positionierungssystem und ist für die Montagearbeiten an hochpräzisen Produkten wie Bluetooth-Headsets verantwortlich. Er zeichnet sich durch hohe Geschwindigkeit und hohe Präzision aus, was die Produktionseffizienz und die Ausbeute erheblich verbessert.

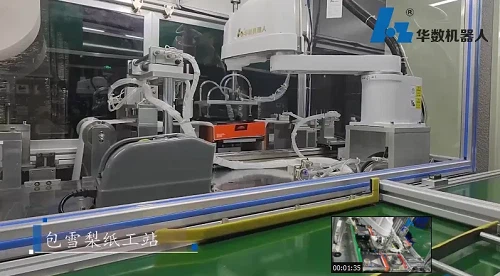

06 Roboterverpackung: Anleitungshintergrund wird in den Karton geklebt und mit Sydney-Papier umwickelt

Der Roboter verfügt über ein hohes Maß an Genauigkeit und Stabilität, um eine gleichbleibende Verpackungsqualität zu gewährleisten. Roboter können auch in rauen Arbeitsumgebungen arbeiten und werden nicht von Faktoren wie Temperatur und Luftfeuchtigkeit beeinflusst. Der Einsatz von Robotern kann die Effizienz und Geschwindigkeit der Verpackung erheblich verbessern und den Personaleinsatz reduzieren.



Die Bluetooth-Headset-Produktionslinie von HSR Robot realisiert die vollautomatische Produktion von Bluetooth-Headset-Montage, Funktionstests und Verpackung durch den Einsatz von Industrierobotern, maschinellem Sehen, Informationswahrnehmung, flexibler intelligenter Steuerung und anderen Technologien. Der Personalbestand an der Produktionslinie wurde auf 48 % der ursprünglichen Mitarbeiterzahl reduziert. Gleichzeitig wurde die Kapazität der Produktionslinie um 47 % erhöht, die einstündige Produktionskapazität überstieg 220 Stück/h, die Erstdurchlaufquote des Produkts stieg auf 99,5 % und die Produktkonsistenz wurde deutlich verbessert.



Mithilfe der Produktionslinie für Bluetooth-Headsets von HSR Robot können Unternehmen Kosten senken und die Effizienz steigern und so eine erfolgreiche Umstellung von der arbeitsintensiven auf die automatisierte Produktion erreichen.



Bluetooth-Headsets werden auf dem Markt für elektronische Produkte noch lange Zeit rasante Fortschritte machen. Führen Sie die intelligente Produktionslinie für Bluetooth-Headsets von HSR Robot so schnell wie möglich ein, um die Produktionseffizienz zu verbessern und die Chance auf dem Markt für Bluetooth-Headsets zu nutzen!
