Was ist die Fünf-Achsen-Testschnittkalibrierung?

Die fünfachsige Probeschnittkalibrierung ist für esta eine praktische MethodeErzielen präziser fünfachsiger Bewegungsbeziehungen und Erhalten zuverlässiger RTCP-Kalibrierungsparameter (Rotated Tool Center Point). Der Prozess nutzt ein Standard-Testwerkstück, tatsächliche Schnittergebnisse und Maßmessungen, um Abweichungen zwischen theoretischen und tatsächlichen Bearbeitungsergebnissen zu identifizieren. Die gemessenen Abweichungen werden dann berechnet und kompensiert, um fünfachsige RTCP-Kalibrierungsparameter zu erhalten.

Für die hochpräzise Fünf-Achsen-Bearbeitung ist eine genaue Kalibrierung unerlässlich, bevor die Maschine für komplexe Teile eingesetzt wird. Die Fünf-Achsen-Bearbeitung wird häufig bei Komponenten wie Flügelrädern von Flugzeugtriebwerken, Schiffspropellern, medizinischen Präzisionsimplantaten und komplexen 3C-Gehäusen eingesetzt, bei denen mehrachsige Bewegungen und gekrümmte Oberflächen eine präzise Koordination erfordern.

Warum ist die RTCP-Kalibrierung bei der Fünf-Achsen-Bearbeitung wichtig?

Die Fünf-Achsen-Bearbeitung hängt von der koordinierten Bewegung zwischen der Linear- und Drehachse ab. Die RTCP-Kalibrierung stellt die Beziehung her, die das CNC-System benötigt, um die Bewegung des Werkzeugmittelpunkts genau zu steuern, wenn sich Drehachsen bewegen.

Wenn die fünfachsige Bewegungsbeziehung nicht korrekt kalibriert ist, können während der Bearbeitung Maßabweichungen auftreten. Eine genaue Kalibrierung hilft dem CNC-System, diese Fehler zu kompensieren und bringt die Betriebsparameter der Werkzeugmaschine näher an die tatsächlichen Schnittbedingungen heran.



Drei gängige Fünf-Achsen-Kalibrierungsmethoden

Fünf-Achsen-Kalibrierungsmethoden können im Allgemeinen in manuelle Kalibrierung, automatische Kalibrierung und Probeschnittkalibrierung unterteilt werden.

1. Manuelle Kalibrierung

Die manuelle Kalibrierung hängt stark von der Erfahrung des Bedieners und der manuellen Anpassung ab. Da das Ergebnis durch menschliche Eingriffe und Messungen beeinflusst werden kann, kann es zu relativ großen Fehlern kommen.

2. Automatische Kalibrierung

Die herkömmliche automatische Kalibrierung kann einen effizienten Kalibrierungsprozess ermöglichen, stellt jedoch im Allgemeinen strengere Anforderungen an die Werkzeugausstattung. Laut Quellenmaterial erfordert diese Methode eine Sonde und eine Standardkugel.

3. Probeschnittkalibrierung

Die Probeschnittkalibrierung verwendet tatsächliche Schnittergebnisse, um den tatsächlichen Bearbeitungszustand der Maschine zu überprüfen. Durch Vermessung des fertigen Prüflings und Vergleich der tatsächlichen Abmessungen mit den theoretischen Abmessungen können die Kalibrierparameter berechnet und kompensiert werden. Dies macht die Methode besonders praktisch für Bearbeitungsumgebungen vor Ort.



Wie funktioniert die Fünf-Achsen-Testschnittkalibrierung?

Das Grundprinzip ist einfach: Einen Standardprüfling bearbeiten, seine Abmessungen mit Standardmesswerkzeugen messen, die Messwerte mit den theoretischen Werten vergleichen und die erforderliche Fehlerkompensation berechnen. Die resultierende Kompensation wird verwendet, um genauere fünfachsige RTCP-Kalibrierungsparameter zu erhalten.

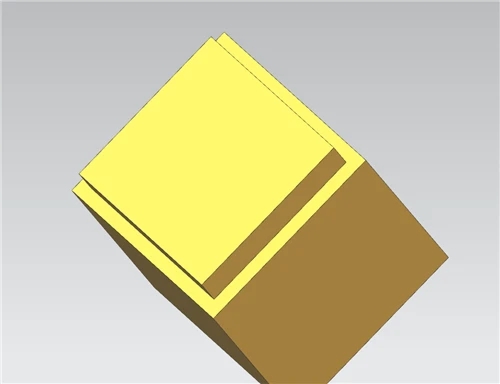

Für das HCNC-Fünf-Achsen-CNC-System beschreibt das Quellmaterial ein standardmäßiges quadratisches Teststück als Probeschnitt-Kalibrierungswerkstück. Nach der Bearbeitung kann eine Messuhr oder ein Mikrometer verwendet werden, um die Stufenabmessungen zu messen und die RTCP-Korrektur für die Unterkante und Seitenkante zu unterstützen.



Hauptvorteile der Probeschnittkalibrierung

Geringe Werkzeuganforderungen

Für die Probeschnittkalibrierung ist weder eine Sonde noch eine Standardkugel erforderlich. Es können Standardmessgeräte wie eine Messuhr oder ein Mikrometer verwendet werden, wodurch die Werkzeugschwelle für die Kalibrierung gesenkt wird.

Kalibrierung basierend auf tatsächlichen Schnittergebnissen

Da die Methode tatsächliche Schnitt- und Formdaten auswertet, spiegelt sie den tatsächlichen Bearbeitungszustand der Maschine wider. Dadurch kann das Kalibrierungsergebnis eng an die tatsächlichen Produktionsbedingungen angepasst werden.

Praktisch für die Überprüfung vor Ort

Der Prozess kombiniert Bearbeitung, Messung, Vergleich und Kompensation. Dies macht es zu einem praktischen Ansatz zur Überprüfung und Verbesserung der Fünf-Achsen-Bearbeitungsgenauigkeit in Produktionsumgebungen.



So führen Sie eine Probeschnittkalibrierung mit einem HCNC-Fünf-Achsen-CNC-System durch

Schritt 1: Klemmen Sie den Rohling fest

Sichern Sie den Rohling ordnungsgemäß, bevor Sie das Standard-Teststück bearbeiten. Eine stabile Werkstückhalterung bildet die Grundlage für zuverlässige Schneid- und Messergebnisse.

Schritt 2: Stellen Sie die Bearbeitungsparameter ein

Stellen Sie die erforderlichen Bearbeitungsprozessparameter ein und laden Sie das Probeschnitt-Kalibrierungsprogramm.

Schritt 3: Bearbeiten Sie das standardmäßige quadratische Teststück

Führen Sie das Probeschnitt-Kalibrierungsprogramm aus, um das standardmäßige quadratische Teststück zu bearbeiten. Das fertige Werkstück liefert die tatsächlichen Maßdaten, die für die Kalibrierung erforderlich sind.

Schritt 4: Messen Sie die Stufenabmessungen

Verwenden Sie eine Mikrometerschraube oder ein anderes Standardmessgerät, um die relevanten Stufenabmessungen des Teststücks zu messen.

Schritt 5: Führen Sie eine RTCP-Korrektur durch

Führen Sie basierend auf den gemessenen Abweichungen die entsprechenden RTCP-Korrekturen durch. Das Quellmaterial spezifiziert eine separate Korrektur der RTCP-Bedingungen für die Unterkante und die Seitenkante.

Schritt 6: Überprüfen Sie das Kalibrierungsergebnis

Nach der Kompensation sollte das Kalibrierungsergebnis anhand der erforderlichen Abmessungen und des tatsächlichen Bearbeitungszustands überprüft werden. Ziel ist es, eine zuverlässige fünfachsige Bewegungsbeziehung für die nachfolgende Bearbeitung herzustellen.



Fünf-Achsen-Testschnittkalibrierung im Vergleich zur konventionellen Kalibrierung

Verfahren	Hauptbasis	Werkzeuganforderungen	Praktische Eigenschaft
Manuelle Kalibrierung	Anpassung und Erfahrung des Bedieners	Manuelle Mess-/Einstellwerkzeuge	Hängt stark von der Erfahrung des Bedieners ab
Automatische Kalibrierung	Automatische Messung	Sonde und Standardkugel	Höhere Werkzeuganforderungen
Probeschnittkalibrierung	Tatsächlicher Zuschnitt und Maßmessung	Messuhr oder Mikrometer	Spiegelt direkt die tatsächlichen Bearbeitungsbedingungen wider



Best Practices für eine zuverlässige Probeschnittkalibrierung

Verwenden Sie eine stabile Werkstückhalterung und stellen Sie sicher, dass der Rohling sicher eingespannt ist.

Halten Sie die Bearbeitungsparameter und das Kalibrierungsprogramm im Einklang mit dem vorgesehenen Testverfahren.

Verwenden Sie geeignete Standardmesswerkzeuge und führen Sie die Messungen sorgfältig durch.

Erfassen Sie theoretische und tatsächliche Maße, damit Abweichungen systematisch ausgewertet werden können.

Wenden Sie die RTCP-Kompensation basierend auf der gemessenen Abweichung an, anstatt sich auf subjektive Anpassungen zu verlassen.

Überprüfen Sie das Ergebnis nach der Kompensation, bevor Sie mit der komplexen Fünf-Achsen-Produktion von Teilen fortfahren.



Häufig gestellte Fragen

Was ist der Zweck der fünfachsigen RTCP-Kalibrierung?

Der Zweck besteht darin, die Fünf-Achsen-Bewegungsbeziehung genau festzulegen und RTCP-Kalibrierungsparameter zu erhalten, damit das CNC-System die Werkzeugmittelpunktbewegung während der Fünf-Achsen-Bearbeitung genauer steuern kann.

Ist für die Probeschnittkalibrierung eine Standardkugel erforderlich?

Laut Quellenmaterial ist für die Probeschnittkalibrierung weder eine Standardkugel noch eine Sonde erforderlich. Für die Maßmessung kann eine handelsübliche Messuhr oder ein Mikrometer verwendet werden.

Welches Werkstück wird für das HCNC-Probeschnitt-Kalibrierverfahren verwendet?

Das Quellmaterial beschreibt die Bearbeitung eines standardmäßigen quadratischen Teststücks und die Messung seiner Stufenabmessungen zur RTCP-Korrektur.

Warum sollten für die Kalibrierung tatsächliche Schnittdaten verwendet werden?

Die tatsächlichen Schnittdaten spiegeln den tatsächlichen Bearbeitungszustand der Maschine wider. Dies trägt dazu bei, das Kalibrierungsergebnis besser an die praktischen Produktionsbedingungen anzupassen.

Abschluss

Die fünfachsige Probeschnittkalibrierung ist nicht einfach ein zusätzlicher Bearbeitungsvorgang; Es handelt sich um einen praktischen Ansatz zur Steuerung der Bearbeitungsgenauigkeit in fünf Achsen. Durch die Bearbeitung eines Standardteststücks, die Messung der tatsächlichen Abmessungen, den Vergleich mit theoretischen Werten und die Anwendung einer Fehlerkompensation trägt der Kalibrierungsprozess dazu bei, eine genauere Bearbeitungsreferenz zu erstellen.

Für Benutzer von Fünf-Achsen-CNC-Systemen ist das Verständnis und die korrekte Anwendung des Prinzips der Probeschnittkalibrierung ein wichtiger Schritt zur Verbesserung der Fünf-Achsen-Bearbeitungsfähigkeit und Prozessstabilität.
